DCモーターコントローラーの役割、速度・方向・トルク制御、保護機能、ブラシ付きとBLDCの違い、選定時の要点を解説します。
DCモーターは、電気自動車、ロボット、家電、産業オートメーションなど、現代の無数の用途に欠かせない部品です。ただし、効果的で安全な動作には、重要なハードウェアであるDCモーターコントローラーが必要です。
この部品に詳しくない方に向け、本ガイドでは、DCモーターコントローラーとは何か、役割、種類、用途に合う選び方を説明します。

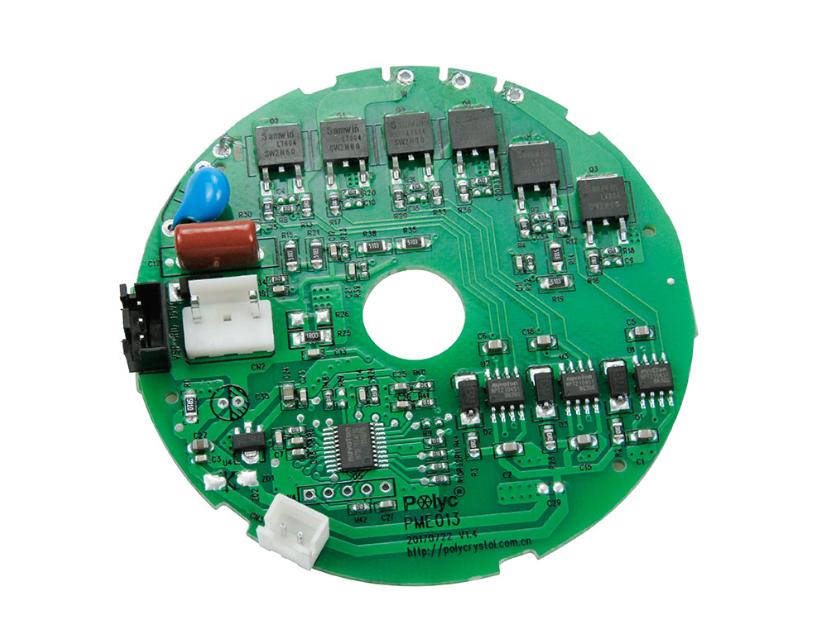

掲載画像：コードレス掃除機用BLDCモーターコントローラー
DCモーターコントローラーとは
DCモーターコントローラーは、直流（DC）モーターの運転を調整する電子装置です。モーターと電源の間のインターフェースとして、電圧や電流などを調整し、速度、方向、トルクなどを制御します。
基本原理は、パルス幅変調（PWM）などの技術で、モーターへ供給する電力を変調することです。滑らかな動作を確保しながら、電気的故障、過負荷、熱問題からモーターとシステムの両方を保護します。
コントローラーがなければ、DCモーターは電源接続時に制御されずに回転し、損傷や非効率な運転につながるおそれがあります。
DCモーターコントローラーの主要機能
現代のコントローラーは、性能を最適化する幅広い機能を備えています。特に重要なものは次のとおりです。
・速度制御：電圧調整やPWM信号で速度を変えます。ベルトコンベヤーやドローンなど、精度を求める用途で重要です。
・方向制御：モーターへの電源極性を反転して逆方向に回転させます。双方向の動作が必要な自動システムに不可欠です。
・トルク制御：供給電流を調整して出力トルクを維持または制限し、機械的摩耗や過負荷を防ぎます。
・制動：ダイナミックブレーキや回生ブレーキによって、迅速かつ安全に減速・停止させます。
・保護機能：過電流、過電圧、過熱、短絡への保護を備え、モーターとコントローラーの寿命を延ばします。
DCモーターコントローラーの種類
主に二つの種類があります。
1. ブラシ付きDCモーターコントローラー
従来のブラシ付きDCモーター向けです。一般に構造が簡単で価格も低く、玩具、小型家電、低コストの自動化システムなど、基本的な用途によく使われます。
2. ブラシレスDC（BLDC）モーターコントローラー
BLDCモーターにはブラシと整流子がありません。そのため電子整流を管理する必要があり、コントローラーは本質的に複雑です。センサーまたはセンサーレスアルゴリズムでローター位置を監視し、それに合わせて相を切り替えます。通常、高性能な用途や騒音への配慮が必要な用途に使われます。

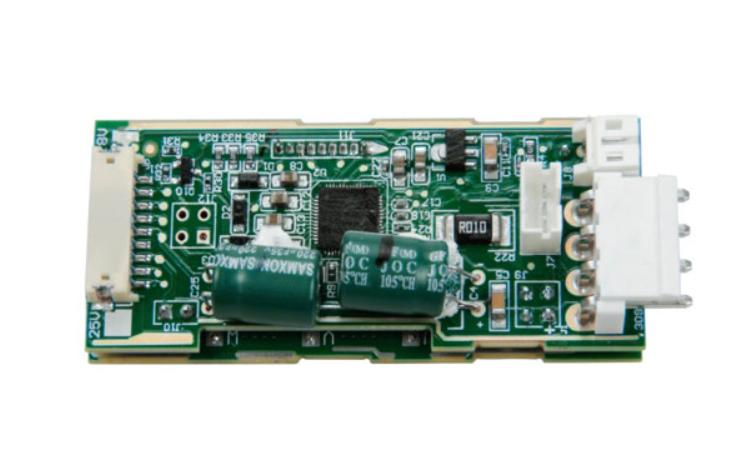

掲載画像：高圧ファン用BLDCモーターコントローラー
適切なDCモーターコントローラーの選び方
選定時には、次の要素を検討してください。
・モーター仕様：電圧、電流、定格出力、方式（ブラシ付きかブラシレスか）を把握します。コントローラーはこれらに適合する必要があります。
・用途要件：精密な速度調整、トルク制御、他システムとのリアルタイム通信など、必要な機能を明確にします。速度調整範囲、エンコーダーやホールセンサーへの対応、通信プロトコルなどを確認します。
・環境条件：極端な温度、粉じん、振動、湿気がある場所で動作するか検討します。保護ケースを備えた堅牢なコントローラーが必要な場合があります。
・予算制約：最安品を選びたくなるものですが、特に重要用途や高性能用途では、長期の信頼性と効率を考えると高品質品への投資が正当化されることがよくあります。
Power Motorを選ぶ理由
Power Motorはモーターだけでなく、駆動ソリューション全体を提供します。20年以上のモーター設計と制御システムの経験を基に、ホームオートメーションから産業機械まで、BLDC向けを含むカスタムDCモーターコントローラーを供給しています。
専門チームがお客さまと密接に連携し、各コントローラーの性能、耐久性、統合のしやすさを最適化します。簡単なブラシ付き用から高度なブラシレス用まで、必要な製品を提供できます。
まとめ
どのモーター駆動用途でも、最適な性能、効率、安全性を得るには、適切なDCモーターコントローラーが不可欠です。速度と方向の制御からシステム保護まで、信頼できるコントローラーが動作用途の中心を担います。
Power Motorは技術的専門知識と業界をリードする支援を基に、最高水準のDCモーター・コントローラーソリューションの提供に取り組んでいます。プロジェクトに最適なコントローラーについて、お問い合わせください。
