高トルクモーターの電圧選定では、電源の制約と効率の両立が重要です。12V、24V、36Vの性能、配線、放熱、用途の違いを解説します。
要求の厳しい用途でモーターを選ぶ際、電圧は主要な検討事項です。高トルクモーターを組み込んで性能を最適化するには、電源の制約と効率の要求を両立させる必要があります。
自動車の快適装備でも産業自動化でも、12V、24V、36Vの構成がシステムに与える影響を理解することは、製品の長寿命と安定稼働に欠かせません。

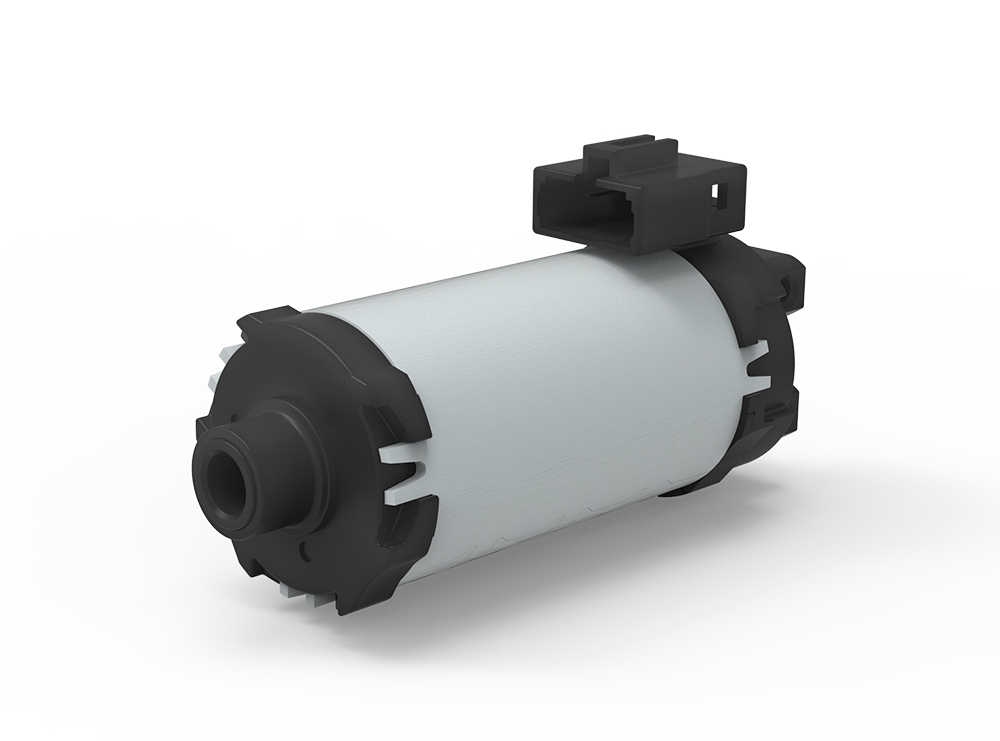

掲載写真：12V電動シート調整用モーター
電圧はモーター性能になぜ重要か？
駆動制御では、電圧だけがモーターの「強さ」を表すと誤解されがちです。技術的には、電圧は電流を流す電位差、いわば電気の圧力です。高トルクDCモーターでは、電圧（V）、電流（I）、電力（P）の関係をP＝V×Iで表します。
電圧が高ければ自動的にトルクも高くなるというのは、よくある誤解です。実際のトルクは主に電流と、巻数、磁石の強さ、ローター構造などの物理設計で決まります。
ただし、電圧はトルクをどのように取り出せるかに重要な役割を果たします。高い電圧なら逆起電力を上回り、より高速でもトルクを維持できます。
また、電圧を上げると、同じ出力をより少ない電流で得られます。発熱は電流の二乗に比例するため（Ploss＝I²R）、高い電圧を選ぶと部品の熱負担を大きく減らせます。
12V・24V・36Vの詳しい比較
適切な電圧は、用途の規模と使用環境に大きく左右されます。
1. 12Vモーター：安全性と携帯性
12Vは小型、携帯、電池駆動の機器で標準的な電圧です。安全性に加え、一般的な鉛蓄電池や小型リチウムイオン電池と組み合わせやすく、車載部品や移動式医療機器で好まれます。
・利点：安全性が高く、電池1個で給電しやすく、小出力用途で費用対効果に優れます。
・注意点：大きな出力には大電流が必要で、太い配線を要します。高負荷の運転周期では急速に熱がたまることがあります。
2. 24Vモーター：産業用途でのバランス
24Vシステムは産業自動化やスマートホームに広く採用され、性能と費用のバランスに優れます。
・利点：12Vシステムと比べ、24V高トルクDCモーターは半分の電流でより大きな出力を得られます。その結果、効率が上がり、運転温度が下がり、細く柔軟な配線を使えます。
・注意点：より強力な電源または電池2個の構成が必要で、初期構成の設置スペースがやや増えます。

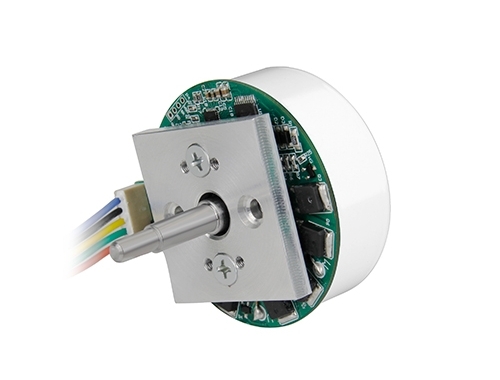

掲載写真：24V電動マッサージチェア用ブラシレスモーター
3. 36Vモーター：高効率と高負荷
倉庫ロボットや電動モビリティなど、高出力を継続して必要とする用途では、36Vが選ばれることがあります。
・利点：効率に優れ、抵抗損失を最小限に抑えながら、大きな負荷や急な勾配に対応します。熱管理を重視する高稼働率の環境に適しています。
・注意点：電池管理システム（BMS）やコントローラーが複雑で高価になります。
低速・高トルクモーターの重要な確認事項
低速・高トルクが必要な場合、電圧以外にも次を評価します。
1. 電源構成：電池やAC-DCコンバーターが、起動時のピーク電流に対応できるか確認します。高トルク始動では、定格の数倍の電流が流れることがあります。
2. 配線の太さ：12Vのような低電圧・大電流システムは、電圧降下や火災の危険を避けるため、太い線、つまり小さいAWG値が必要です。36Vなら配線をすっきりまとめやすくなります。
3. 熱管理：運転周期を考慮します。連続運転では、限界近くで使う12Vより、24Vや36Vの方が一般に放熱を管理しやすくなります。
4. コントローラーとの適合：高トルク用途には、失速や過電流損傷を防ぐため、PWMと電流検出に対応した高度なドライバーが必要です。
信頼できる高トルクモーターを製造するPower Motor
Power Motorは、幅広い電圧のカスタム高トルクモーターを数十年にわたって製造してきました。小型・低騒音を保ちながらトルク密度を最大化し、世界のお客さまの厳しい要求に応えています。
高トルク製品の例を紹介します。
・12V電動シート調整用モーター：車載向けに設計し、直径45mmの小型ハウジングで高トルクと長寿命を実現します。静かな動作で高級車の内装に適しています。
・スマートドア用24V BLDCモーター：使用頻度の高い自動ドアに必要な信頼性を提供します。高トルクと低コギングにより、滑らかで静かな動きを実現します。
・24V電動マッサージチェア用ブラシレスモーター：高効率で優れたトルク重量比を持ち、ウェルネス製品の長期耐久性を支えます。
・36VダイレクトドライブBLDCモーター：特に高い効率と精度を求める用途で機械損失を抑え、産業自動化に安定した性能を提供します。
まとめ
12V、24V、36Vの選択は、熱管理から配線費用まで、製品性能のあらゆる面に関わる戦略的な判断です。Power Motorは駆動ソリューションの世界的なリーダーとして、各国の企業に総合的な研究開発・製造サービスを提供します。
標準的な12Vでも、カスタムの36V高トルクモーターでも、Power Motorが専門知識でプロジェクトの実現を支援します。次の高トルク用途に適した専用モーターについて、ぜひお問い合わせください。
