製品型式
PST.57HB
ステッピングモーター
00
技術資料
- プラットフォーム
- PST.57HB
- 仕様表の型式
- PST.57HB3220-001 / PST.57HB3250-001 / PST.57HB5212-001 / PST.57HB5220-001
- 代表用途
- 舞台照明；自動化設備
00

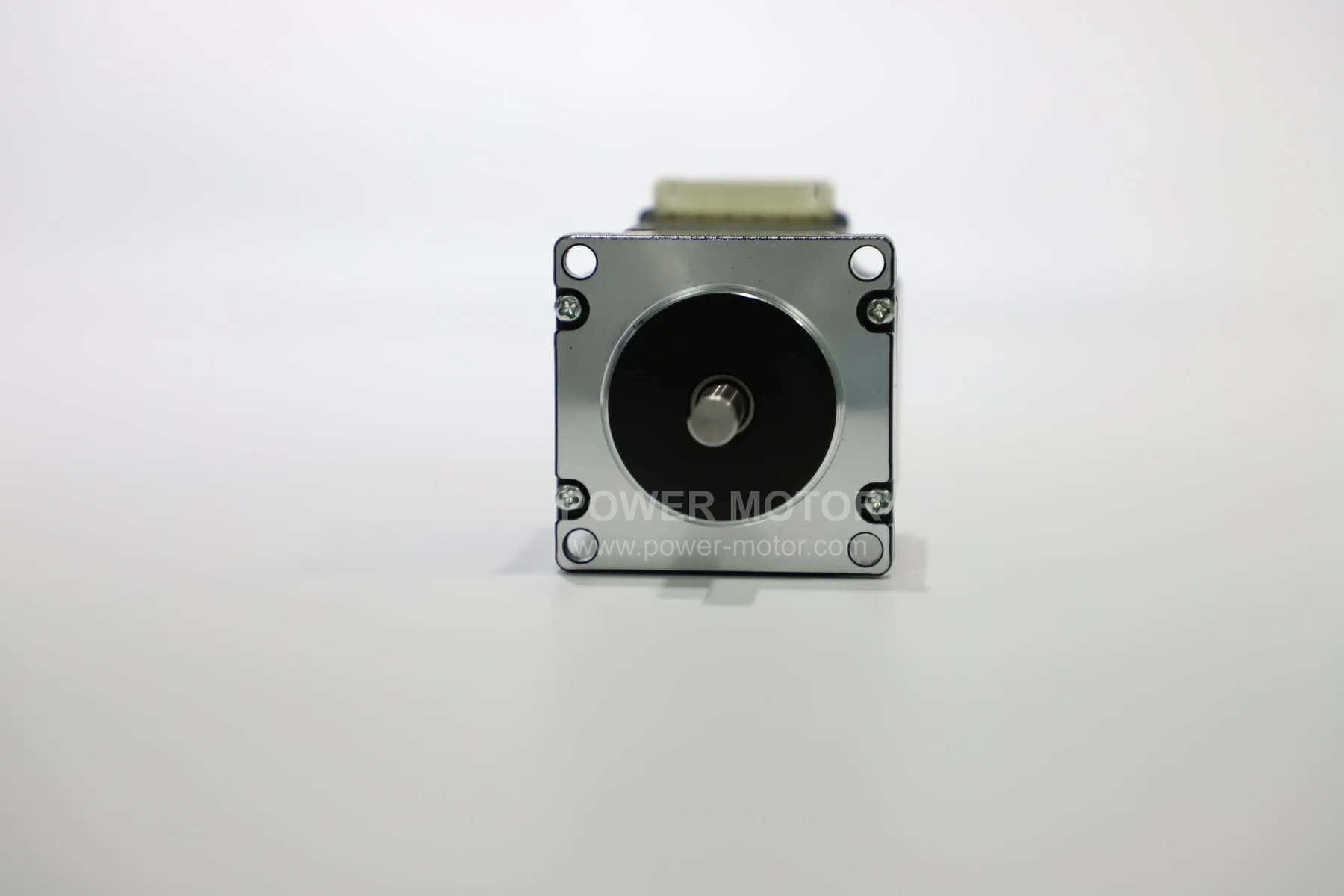

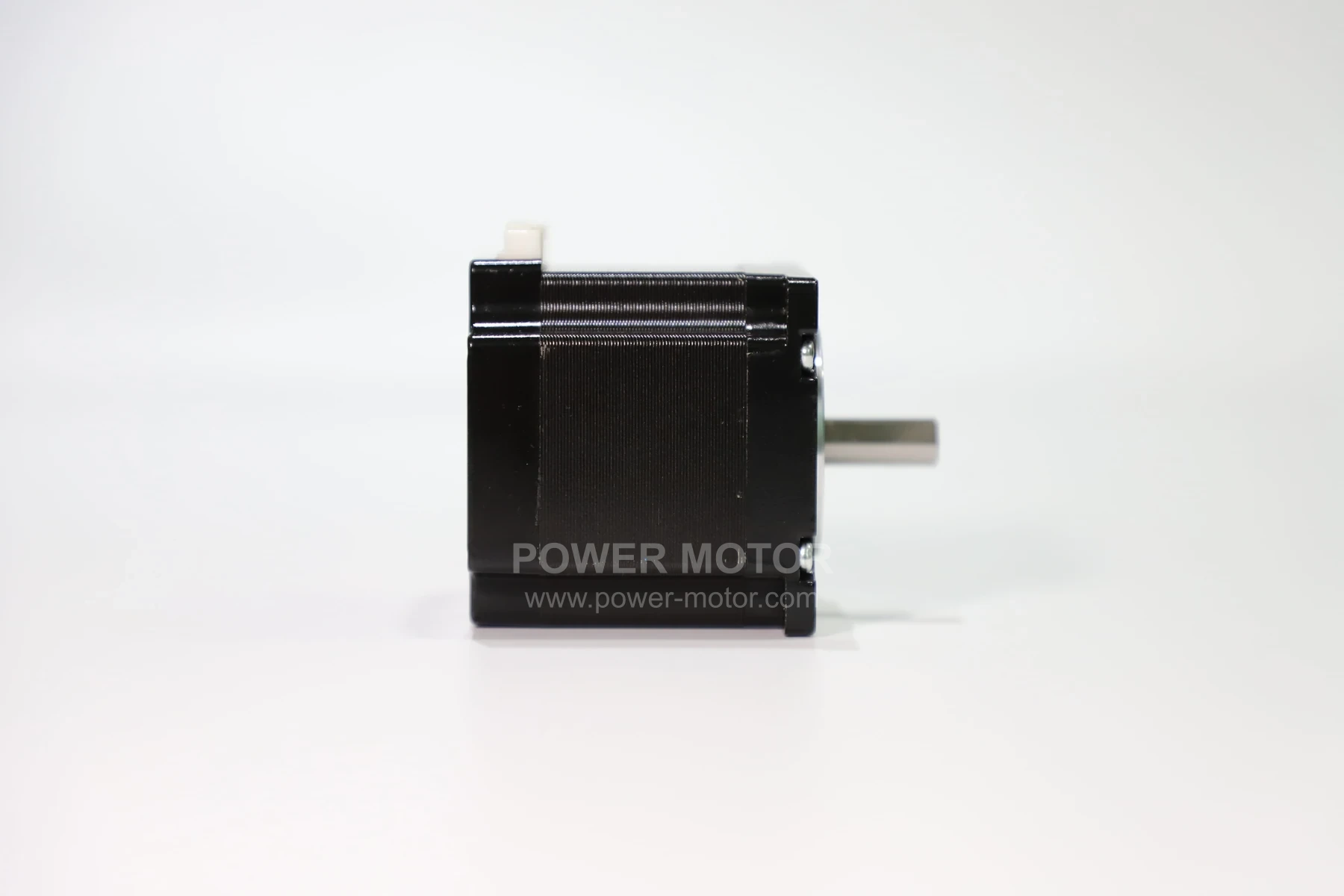

製品ビュー
01

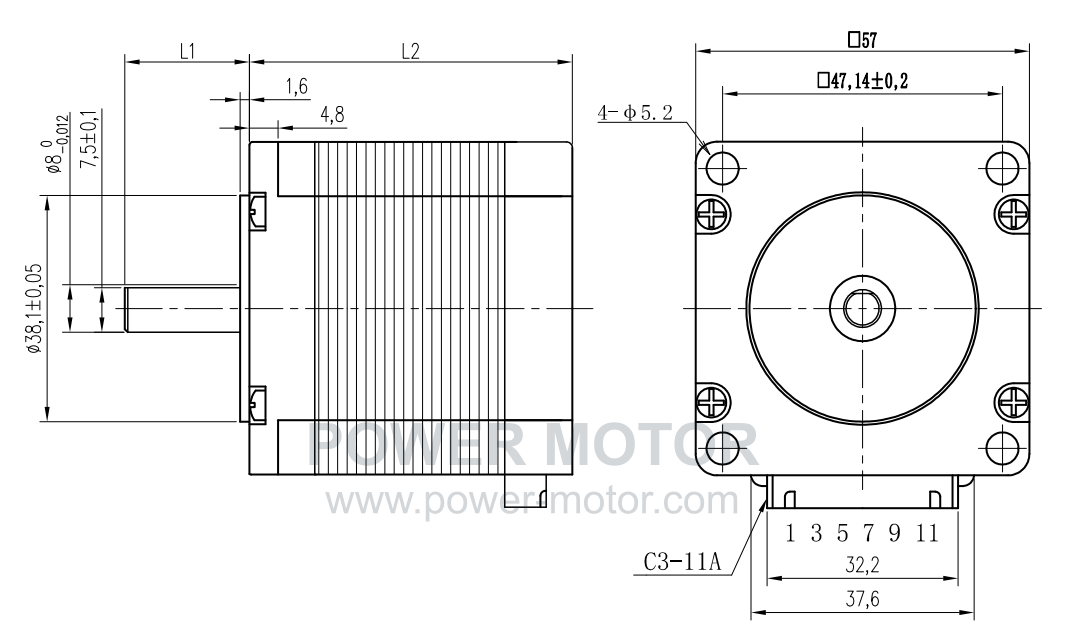

外形図 / 製品資料
02
性能データ
| 型式 | (°) · ステップ角 | (Ω) · 相抵抗 | (mH) · 相インダクタンス | (A) · 定格電流 | (mN.m) · 保持トルク | (g.cm2) · ローター慣性 | (mm) · モーター寸法 |
|---|---|---|---|---|---|---|---|
| PST.57HB3220-001 | 1.8 | 2 | 7 | 2 | 1500 | 298 | 54.4 |
| PST.57HB3250-001 | 1.8 | 0.4 | 1.2 | 4.8 | 1500 | 298 | 54.4 |
| PST.57HB5212-001 | 1.8 | 5.2 | 16 | 1.2 | 2100 | 510 | 74.4 |
| PST.57HB5220-001 | 1.8 | 1.6 | 6.6 | 2 | 2100 | 510 | 74.4 |
03

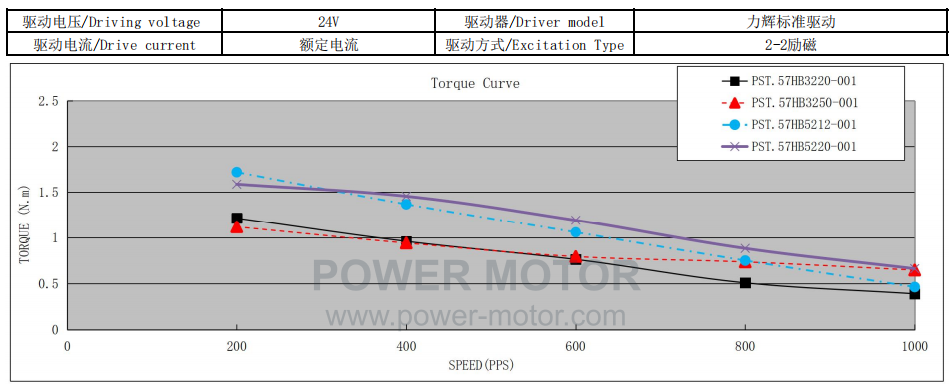

性能曲線
