24V DCモーターの構成と電磁力による動作を解説。ブラシ付き・ブラシレス、12Vとの比較、産業・医療・モビリティ分野の用途を紹介します。
24V DCモーターは、電気エネルギーを機械出力へ変換し、24Vの範囲で必要なトルクと速度制御を提供します。この重要な部品が、医療機器から産業用ロボットまで、さまざまな分野の革新を支えています。
本記事ではPower Motorが24V DCモーターを幅広く解説し、機器の性能と効率の最適化に必要な技術的知識を紹介します。

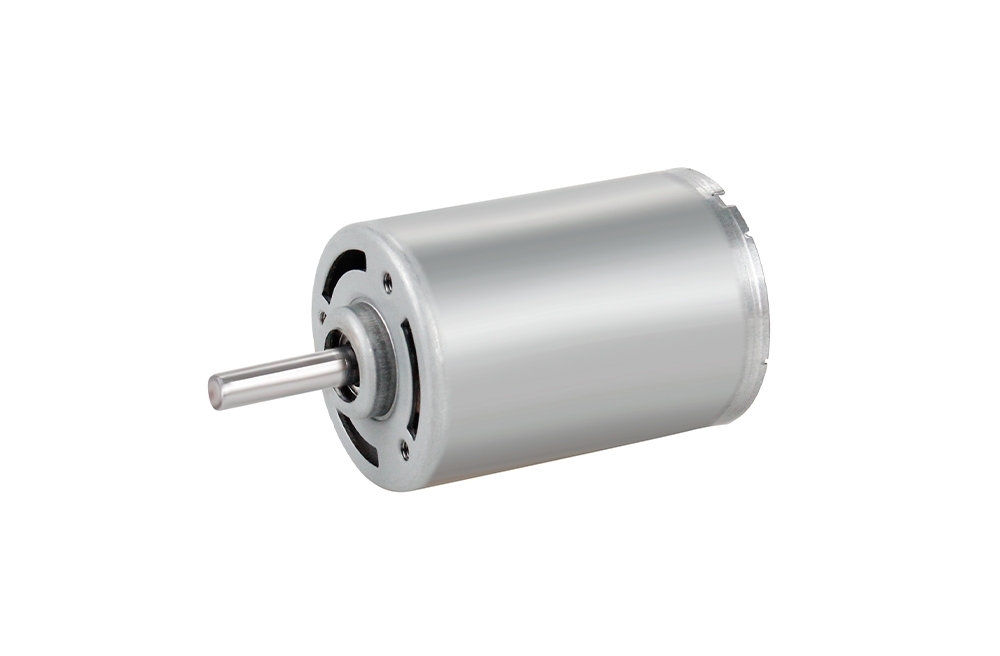

掲載画像：24V低騒音羽根なし扇風機用BLDCモーター
24V DCモーターの基本構造と構成部品
性能を理解するには、内部部品の連携を見る必要があります。方式によって具体的な構造は異なりますが、一般的な24V DCモーターは次の主要部品で構成されます。
・ステーター：外側の固定部分です。永久磁石または電磁巻線を備え、一定の磁界を発生させます。
・ローター（電機子）：銅線を巻いた鉄心からなる中央の回転部分です。通電すると自身の電磁界を生じます。
・整流子：軸に取り付けた分割銅リングです。機械式スイッチとしてローターコイルの電流方向を反転させ、回転を持続させます。
・ブラシ：通常、カーボンまたはグラファイト製です。回転する整流子と物理的な接触を保ち、24V電源からローターへ電気を供給します。
・軸：発生した機械エネルギーを、ギア、プーリー、ファンなどの外部負荷へ伝達する出力部品です。
・ハウジング：構造を支えるとともに、粉じん、湿気、機械的衝撃から内部部品を保護するフレームや外殻です。
上記はブラシ付きモデルの構造です。24VブラシレスDC（BLDC）モーターではブラシと整流子をなくし、代わりに永久磁石ローターと電子コントローラーで電流を切り替えます。これにより摩擦が大幅に減り、動作寿命が延びます。
24V DCモーターはどのように動くのか
24V DCモーターの動作は、電磁気、特にローレンツ力の原理に基づきます。電流の流れる導体を磁界内に置くと、物理的な力を受けます。
動作の手順
1. 通電：24V DC電源を接続すると、電流がブラシを通って整流子へ流れます。
2. 磁気的相互作用：電流がローターの銅巻線を流れると磁界が生じ、ステーターの固定磁界と相互作用します。
3. トルク発生：「同極は反発し、異極は引き合う」という原則に基づき、二つの磁界の相互作用がローターにトルクを与え、ローターと軸を回します。
4. 整流：一方向の回転を維持するため、軸とともに回る整流子が半回転ごとに電流方向を自動的に切り替え、反発力と吸引力が常に回転を駆動する方向へ働くようにします。
24Vモーターに関するよくある質問
1. 24Vブラシ付きDCと24VブラシレスDCのどちらを選ぶべきか
用途で求める寿命と保守要件によります。ブラシ付きモーターは低コストで制御も簡単ですが、ブラシの摩耗によって寿命が制限され、通常1,000～5,000時間です。
一方、24VブラシレスDC（BLDC）モーターは、高効率（85～90%）、静かな動作、最大50,000時間という優れた寿命を備えます。ただし、より複雑な電子コントローラーが必要です。
2. 24Vと12VのDCモーターのどちらを選ぶべきか
一般に、効率面では24Vシステムが優れることが多くあります。同じ出力なら、24Vモーターに必要な電流は12Vの半分です。電力損失の式P = I² × Rに基づき、電流が低いほど発熱とエネルギーの無駄を大幅に減らせます。
そのため、より細く安価な配線を使え、長い配線距離でも良好な性能が得られます。技術的な違いについては、12Vと24Vモーターの比較でさらに詳しく説明しています。
24V DCモーターの主な用途
24Vモーターは信頼性に優れるため、高い確実性が求められる多様な環境に組み込まれています。
1. 産業・自動化：安定したトルクと24時間365日の信頼性が欠かせないベルトコンベヤー、ロボットアーム、自動仕分け機を駆動します。
2. 自動車・モビリティ：乗用車以外では、24Vシステムは大型輸送機器の標準です。電気バスの冷却ポンプや、高トルク電動車いすなどの移動支援機器を駆動します。

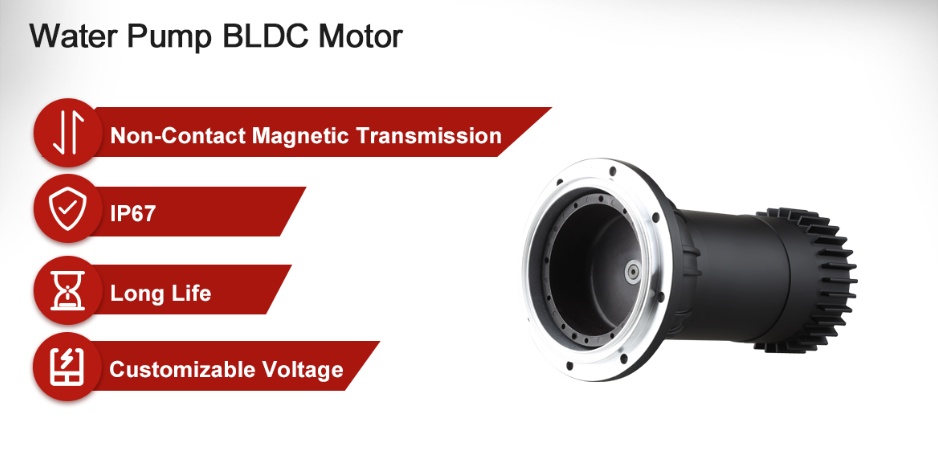

掲載画像：24V電気バス冷却水ポンプ用モーター
3. 再生可能エネルギー：24Vモーターは、太陽光追尾システムでパネルを太陽へ正確に傾けるほか、小規模な独立電源型風力タービンにも使われます。
4. 民生・業務用機器：電動ブラインドなどの高級スマートホーム機器から、MRI用ポンプや人工呼吸器などの専門的な医療機器まで対応します。
Power Motorの精密エンジニアリング
世界をリードするメーカーとして、Power Motorは個々の産業要件に合わせたカスタム駆動ソリューションを専門としています。当社の24V製品群は、高い耐久性、最適化した出力密度、優れた信頼性を目指して設計されています。主要製品は次のとおりです。
・24V低騒音羽根なし扇風機用BLDCモーター：静粛さを求める環境に向けて技術チームが設計し、先進的なBLDC技術で大風量を実現します。
・24Vドローン用モーター：軽量・高性能な飛行用途に向けて開発したフレームレストルクモーターです。
・24V電気バス冷却水ポンプ用モーター：輸送機器の冷却で求められる厳しい熱条件に耐える、当社製の堅牢なBLDCソリューションです。
・24V外転子型筋膜リリースガン用モーター：業務用の施術機器に高トルクを提供する、革新的でコンパクトな設計です。
まとめ
24V DCモーターは、産業、業務用機器、高度な自動化の各用途で、効率、トルク、信頼性の優れたバランスを提供します。動作原理の理解は、より適切な設計と調達の判断に役立ちます。
Power Motorをパートナーに選ぶことで、製品寿命を高める高精度なカスタム設計の24Vソリューションを利用できます。当社の技術が次のプロジェクトにどう貢献できるか、お問い合わせください。
