パルス信号を精密な角度や直線変位へ変換するステッピングモーター。その動作原理、主要方式、制御、得意分野と制約を解説します。

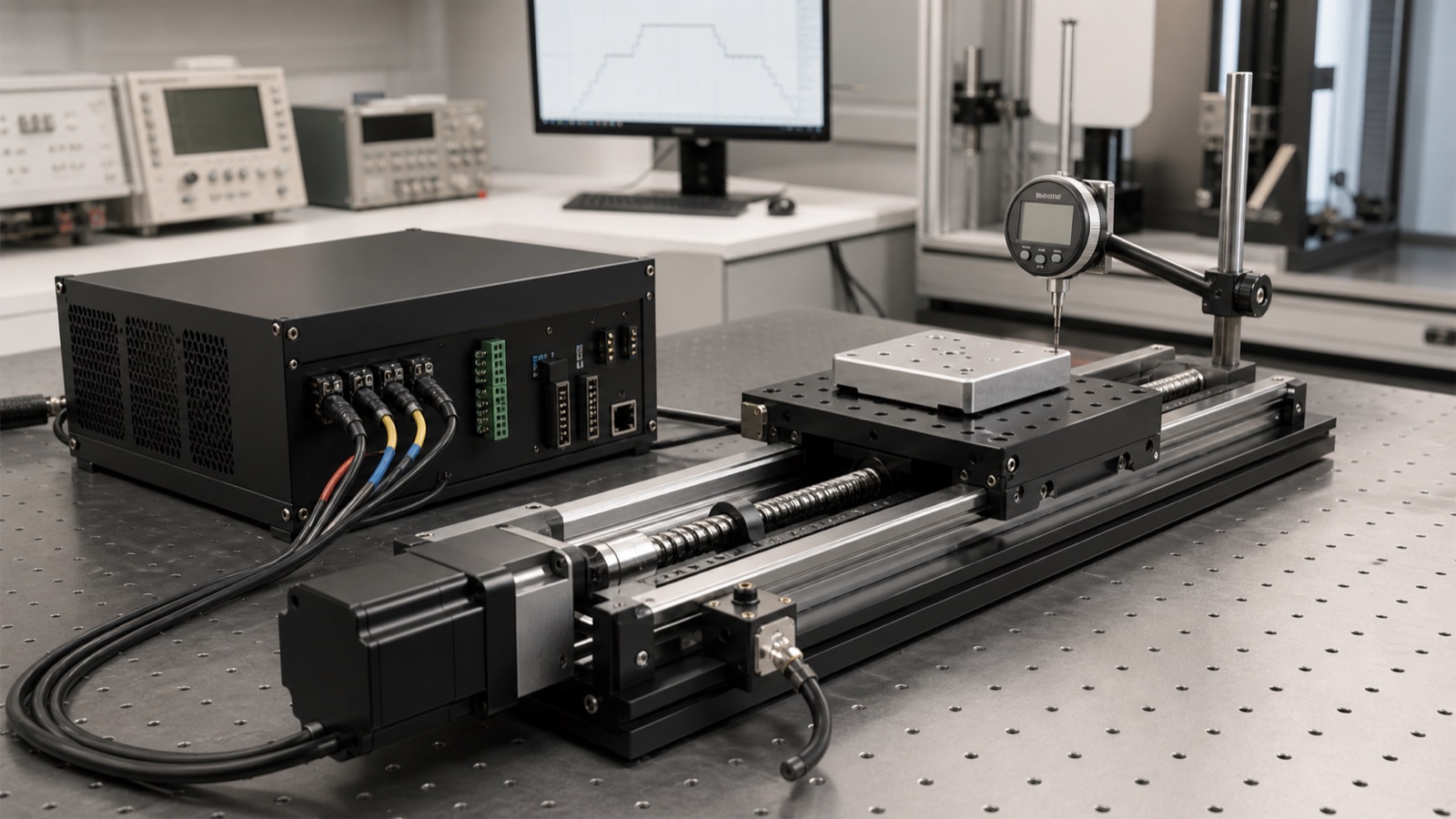

ステッピングモーターは、電気パルスを精密な角度または直線変位へ変えるオープンループ制御のモーターです。入力パルスごとに、設定方向へ一定の角度、すなわちステップ角だけ回転します。変位はパルス数、速度はパルス周波数に比例するため、位置センサーなしで精密に位置決めでき、自動化制御の重要な部品となっています。
I. 基本的な動作原理
動作の基礎は、磁界が磁気抵抗の最も小さい経路を通ろうとする、最小磁気抵抗の原理です。主な構成要素には、ステーター、複数の歯面を持つ永久磁石または磁性材料のローター、歯面を備えた電磁石があります。巻線は二相、三相、五相など、相数に応じて配置されます。
動作の流れを簡単に説明します。
1. コントローラーが特定の相、または複数相の巻線にパルス電流を送り、励磁して磁界を生みます。
2. 磁界の作用でローターの歯がステーターの歯にそろい、磁気抵抗が最小となる状態へ動きます。
3. コントローラーが所定の順番、すなわち励磁シーケンスで各巻線の通電状態を切り替え、ステーターの磁界軸を段階的に回します。
4. ローターは磁気回路の抵抗が最小となるよう、ステーターの磁界に一歩ずつ追従します。
5. パルスの順番が回転方向、周波数が回転速度、パルス数が総回転角度を決めます。
II. 主な種類と特長
1. 永久磁石型：永久磁性材料のローターを使います。ステップ角が7.5°、15°などと大きく、トルクは小さい一方、電源を切っても保持トルクが残ります。構造が簡単で低コストです。簡易印刷装置や計器の指針駆動など、精度とトルクの要求が低い用途に適しています。
2. リラクタンス型：永久磁石のない軟磁性材料のローターを使います。歯数が多く、ステップ角は1.8°以下と小さく、高トルクです。ただし、無通電時に保持トルクがなく、消費電力は比較的大きくなります。現在は使用が少なく、古い設備で見られます。
3. ハイブリッド型：永久磁石型とリラクタンス型を組み合わせ、ローターに永久磁石と歯溝の両方を持たせます。代表的なステップ角は1.8°と0.9°で、高トルク、滑らかな動作、高精度を備えます。現代の産業用途の主流で、CNC工作機械、3Dプリンター、ロボット、精密機器、自動生産ラインに広く使われます。
III. 駆動・制御システムの要点
ステッピングモーターの性能は駆動システムに左右されます。ドライバーの中心的な役割は、コントローラーからの微弱なパルスを、巻線に必要な大きな電流へ変換することです。
1. 主な駆動方式（励磁方式）：利点は、振動と騒音を大きく減らし、非常に滑らかな動きを実現することです。分解能は1回転当たり数万ステップに達します。注意点として、マイクロステップ時にはトルクがわずかに下がる場合があり、高度な駆動アルゴリズムが必要です。
2. 駆動技術：現在のドライバーは通常、PLC、マイコン、モーション制御カードの指令を受けるパルス／方向インターフェース、効率とトルクを高める定電流チョッパー回路、マイクロステップ制御回路、過電流・過熱・短絡保護を備えます。
IV. 利点と制約
利点
1. 簡単なオープンループシステム：高価なエンコーダーを使わず精密に位置決めでき、費用を抑えられます。
2. 直感的な制御：位置と速度がパルス数と周波数に直接対応し、プログラムしやすい方式です。
優れた低速トルク：ゼロ速度を含む低速でも定格トルクを維持し、負荷の直接駆動に適しています。
3. 累積誤差がない：各ステップの誤差が独立しているため、高い位置決め精度を得られます。
4. 広い速度範囲：パルス周波数を変えることで幅広い速度に対応できます。
5. 堅牢な構造で保守しやすい。
制約
1. 脱調と共振のリスク：負荷慣性が大きすぎたり速度が急変したりすると脱調することがあります。特定の周波数、すなわち共振点では振動と騒音が増えます。マイクロステップや減衰制御などの駆動技術、または機械設計で回避できます。
2. 比較的低い効率：負荷にかかわらず巻線へ通電し続けるため、発熱します。
3. 高速でのトルク低下：回転速度が上がると出力トルクが急激に下がります。
4. オープンループ固有のリスク：同期が外れても誤差を検出できず、位置ずれが生じます。
V. 代表的な用途
1. 積層造形：3DプリンターのX／Y／Z軸の位置決めにより、押出機と造形台を精密に制御します。
2. オフィス自動化：プリンター、スキャナー、コピー機の給紙や走査ヘッドの移動。
3. 産業自動化：CNC工作機械の送り軸、ケーブル切断機、ディスペンサー、自動組立ライン、軽量ロボットの関節。
4. 医療機器：輸液ポンプ、人工呼吸器、分析装置の試料アーム駆動。
5. 防犯・光学：PTZカメラ、顕微鏡の自動焦点、望遠鏡の位置決め。
