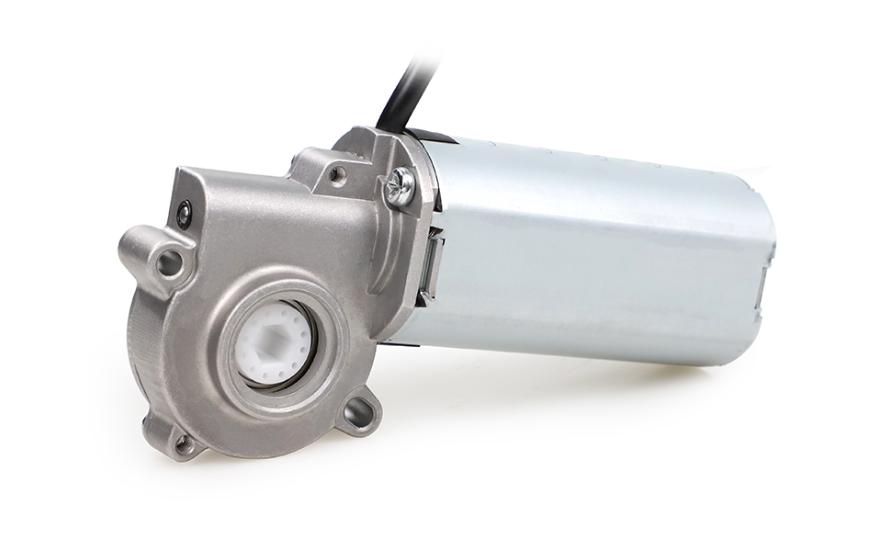

掲載写真：昇降式スタンディングデスク用ウォームギヤードモーター
ねじ状の歯車であるウォームと、歯車状のウォームホイールをかみ合わせ、運動と動力を伝えるギヤードモーターです。通常、モーター軸につないだウォームが駆動側となり、出力軸にホイールを取り付けます。わずかな空間で大きなトルクを生めるため、小型・高負荷の用途に適しています。
ウォームギヤードモーターの動作原理
モーターがウォームを回し、ウォームがホイールを回転させます。独特のかみ合いによって、一段で大きな減速比を得られます。
逆駆動の可否は、進み角、摩擦、潤滑、温度、振動と負荷で変わります。静止時の自己保持を確認しても、安全ブレーキや落下防止機能の代わりになるとは限りません。
ウォームギヤードモーターの主な利点
・高トルク出力
低速でも非常に大きなトルクを出せるため、重い負荷の持ち上げ、移動、位置決めに適しています。
・小型設計
ウォームとホイールの配置により、小さな設置面積で大きな動力を得られます。スペースが限られる用途に適しています。
・自己保持能力
自己保持が必要なら、選定した歯車と使用条件で逆駆動を評価します。昇降・巻上用途の安全性を歯車の自己保持だけに依存させず、必要な保持・制動・故障時対策を別途設計します。
・滑らかで静かな動作
他の歯車方式と比べて振動と騒音が少なく、静音性を重視する環境に向いています。
・耐久性と信頼性
滑り接触による損失、温度、潤滑状態、歯面摩耗と軸受負荷を確認します。耐久性と保守間隔は、選定した構成と運転条件に基づいて決めます。
・幅広い減速比
一段で非常に大きな減速比を得られ、速度とトルクを精密に制御して、多様な用途の要求に対応できます。
ウォームギヤードモーターの用途
代表的な用途を紹介します。
・マテリアルハンドリング：低速で一定のトルクが必要なコンベヤーやローダーに広く使われます。
・昇降・巻上機器：荷重、保持、制動、過負荷と故障時の要求を満たす構成が必要です。ウォーム減速機だけで、クレーンやエレベーターへの適合を示すことはできません。
・自動車：シートアクチュエーター、ミラー調整、テールゲート昇降など、小型で低速の動きを必要とする用途に有効です。

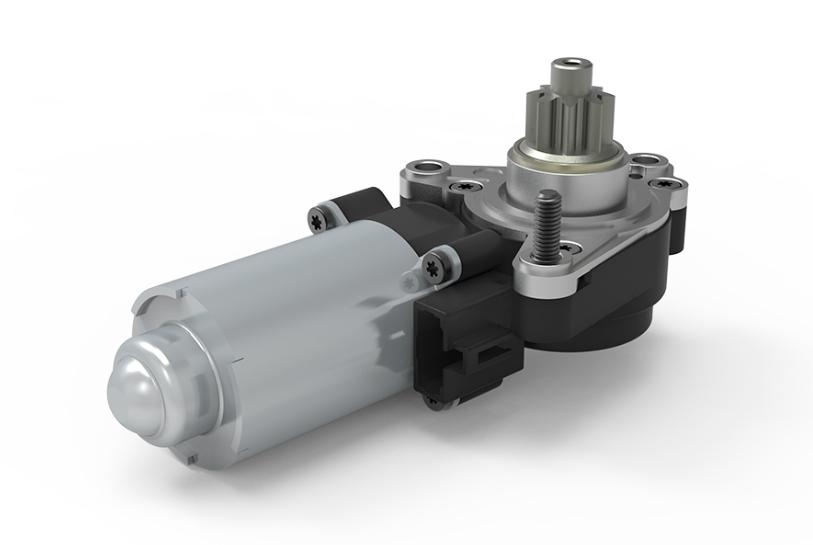

掲載写真：電動シート調整用モーター
・ロボット：高いトルク密度と小型設計により、ロボットアームやサーボで滑らかかつ精密な動きを制御できます。
・食品加工：洗浄、腐食、密閉と材料の要求を定義します。ステンレスや密閉構造だけで衛生・食品接触要件を満たすとは判断せず、用途別の資料を確認します。
・家庭用機器：門扉開閉装置、電動ベッド、リクライニングチェアなどで、静音性、小型、自己保持が役立ちます。
ウォームギヤードモーターの選定ポイント
用途に合う製品を選ぶ際は、次の点を確認してください。
・必要なトルクと速度
負荷を確実に動かすためのトルクと速度を求めます。性能不足や損傷を避けるため、十分な始動・運転トルクを確保し、希望する出力速度に合わせる必要があります。
・減速比
減速比は速度の低下量とトルクの増幅量を左右します。適切な比率を選び、性能、効率、費用のバランスを取ります。
・運転周期
連続運転か間欠運転かを確認します。連続運転では良好な熱管理と耐久性が必要ですが、間欠使用では要件を緩和できる場合があります。
・使用環境
水分、粉塵、温度、腐食性物質などは、材料やシールの選択に影響します。厳しい環境では、高い保護等級、ステンレス部品、密閉構造などを選び、信頼性を確保します。
・取り付け構成
寸法、軸の向き、フランジ形式、取り付け穴が機器に合うかを確認します。ウォームギヤードモーターは小型で汎用性がありますが、システムの物理的な制約に適合する必要があります。
・効率
滑り摩擦があるため、一般に他の歯車方式より効率が低くなります。効率、消費エネルギー、発熱、費用の兼ね合いを考慮して選びます。
Power Motor：ウォームギヤードモーターの専門メーカー
Power Motorはカスタムモーターで20年以上の経験を持ち、ウォームギヤードモーターも幅広く取りそろえています。標準型から複雑な機械向けの完全カスタムまで、要件に応じた専門的な助言と設計を提供します。
設計から生産までを支援し、各モーターの性能、耐久性、費用対効果を最適化します。当社ウェブサイトで製品をご覧いただき、技術者へ直接ご相談いただけます。
まとめ
ウォームギヤードモーターは、高トルク、小型、自己保持、静音性によって、多くの業界で重要な役割を果たします。搬送機器、自動化設備、家庭用機器の設計に、信頼性と効率を備えた選択肢を提供します。
Power Motorは、DCウォームギヤードモーターなど、プロジェクトに適した製品の選定・開発を支援します。カスタム設計についてご相談ください。当社の知見を製品の技術革新にお役立ていただけます。
