精密なトルク・速度制御を支えるギヤードモーター。代表的な遊星式と平歯車式について、構造、性能、費用、適した用途を比較します。
ギヤードモーターは多くの産業・機械システムに欠かせない部品です。歯車機構を一体化し、トルクと速度を精密に制御します。数ある方式のなかでも、遊星ギヤードモーターと平歯車ギヤードモーターは特によく使われています。
本記事ではPower Motorが両方式を詳しく比較し、技術者、設計者、選定を担当する方が違いを理解し、用途に合った方式を判断できるよう解説します。

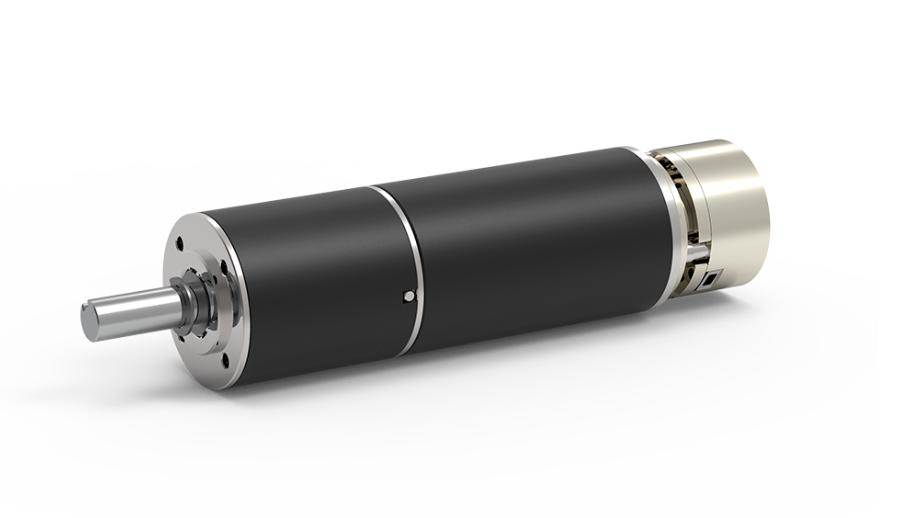

掲載写真：物流ロボット用遊星ギヤードモーター
遊星ギヤードモーターとは？
遊星ギヤードモーターは、遊星減速機付きモーターとも呼ばれる、小型で効率の高い駆動システムです。中心の太陽歯車、その周囲の複数の遊星歯車、固定された外周の内歯車という三つの主要部品を持ちます。遊星歯車は内歯車とかみ合いながら太陽歯車の周囲を回り、複数の接触点へ負荷を分散します。
1. 遊星ギヤードモーターの利点
・高い伝達効率：入力動力を効率よく出力へ伝え、一般的なモーターより高い伝達効率を得られることがあります。
・小型で省スペース：同軸構造と負荷分散により、小さな設置面積で高トルクを出せるため、機器の小型・軽量化に役立ちます。
・高いトルク密度：複数の遊星歯車が負荷を分担し、同じ体積でより大きなトルクに対応します。低速で強いトルクを必要とする用途に適しています。
・高精度で安定した動作：歯車間で動力を均等に分けることで、バックラッシ、振動、騒音を抑え、高い回転精度を得られます。ロボットや精密機械で重要な特性です。
2. 遊星ギヤードモーターの制約
・複雑さと費用：設計・製造が複雑なため、簡単な歯車機構より初期費用が高くなる場合があります。
・発熱の可能性：小型で高トルクのため熱がたまりやすく、用途によっては慎重な熱管理が必要です。
3. 遊星ギヤードモーターの主な用途
高トルク、小型、高効率という特長から、ロボット、産業オートメーション、医療機器、車載システム、民生電子機器で幅広く使われます。要求の厳しい用途で、精密かつ信頼性の高い静かな動作を支えます。
平歯車ギヤードモーターとは？
平歯車ギヤードモーターは、平行な軸に取り付けた、まっすぐな歯を持つ複数の平歯車を減速機に備えます。通常はモーター軸の小さなピニオンが出力軸の大きな歯車を駆動し、歯数比に応じて速度を下げ、トルクを増やします。最も基本的で費用対効果の高い歯車方式の一つです。

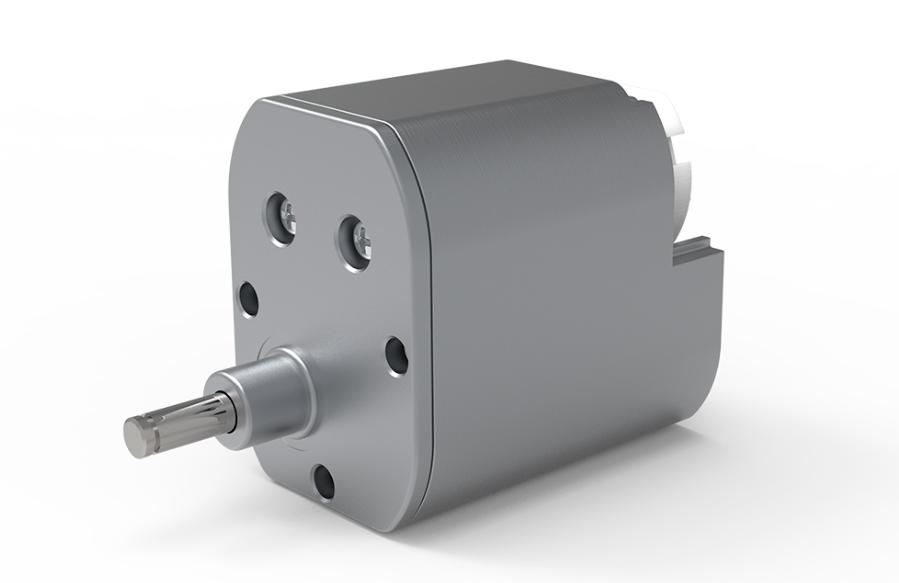

掲載写真：自動販売機用平歯車ギヤードモーター
1. 平歯車ギヤードモーターの利点
・簡単で低コスト：平行軸にまっすぐな歯を配置する単純な構造のため、製造や機械への組み込みが容易で、費用も抑えられます。
・高効率：まっすぐな歯が直接かみ合うため、特に中程度の速度・負荷でエネルギー損失が少なく、高い動力伝達効率を得られます。
・安定した速度：角速度比を一定に保ち、滑りを最小限に抑えて安定した動きを伝えます。
・軸方向推力がない：まっすぐな歯から生じる力は半径方向のみで、軸方向の推力が生じないため、軸受の要件を簡素化できます。
・保守しやすい：構造が簡単で、保守や部品交換が容易です。
2. 平歯車ギヤードモーターの制約
・騒音と振動：歯が急にかみ合うため、特に高速・高負荷時に騒音や振動が大きくなることがあります。
・トルク容量の限界：遊星歯車やはすば歯車などと比べ、極めて大きなトルクの伝達には向きません。
・芯ずれへの敏感さ：精密な位置合わせが必要です。芯ずれは摩耗の増加、効率の低下、騒音の増加につながります。
3. 平歯車ギヤードモーターの用途：簡単で効率がよく、低コストな動力伝達が求められる用途で使われます。コンベヤー、プリンター、包装機、基本的な自動化設備など、中程度のトルク、一定の速度、構造の簡素さが安定稼働につながる機器が代表例です。
遊星式と平歯車式の比較表
| 項目 | 遊星ギヤードモーター | 平歯車ギヤードモーター |
| 構造 | 太陽歯車、遊星歯車、内歯車 | 平行軸に配置したまっすぐな歯の歯車 |
| トルク容量 | 小型で高トルク | 中程度。同じ出力では一般に大型になる |
| 騒音 | 一般に低い | 特に高速で大きい |
| 保守 | 複雑で高い精度が必要 | 簡単で保守しやすい |
| 費用 | 構造が複雑なため高い | 費用対効果が高い |
| 適した用途 | ロボット、産業自動化、医療機器、低バックラッシと均等な負荷分散を求めるシステム | コンベヤー、小型家電、ポンプ、平行軸伝達と保守の容易さを重視する一般機械 |
遊星式と平歯車式をどう使い分けるか？
選定時には、具体的な用途の要求を確認します。
・小型、高トルク、高効率を優先するなら遊星式を選びます。ロボットアーム、CNC工作機械、医療機器など、精度が必要な用途に適しています。
・予算が限られ、高トルクや高精度が不要なら平歯車式を選びます。簡単な機械システムや家電に適しています。
それぞれに適した用途があり、正しく選ぶことでシステム性能を高め、稼働寿命を延ばせます。
Power Motor：ギヤードモーターのパートナー
Power Motorは、遊星式と平歯車式の両方を専門に設計・製造しています。数十年にわたるモーター技術の経験を生かし、医療、家電、産業自動化、電動モビリティなど、各業界に合わせた提案を行います。
性能、信頼性、カスタマイズ性を重視したギヤードモーターを提供します。小型で高トルクが必要な場合も、軽負荷向けに費用を抑えたい場合も、適切な構成をご案内します。
自社の研究開発力を生かし、変化するお客さまの要求に応えるため、継続して技術革新に取り組んでいます。
まとめ
両方式の主な違いは、設計、トルク能力、適した用途です。遊星式は高性能と小型化を両立し、要求の厳しい用途に適しています。平歯車式は、日常的な用途でより簡単かつ経済的な選択肢となります。
Power Motorは、用途に合うギヤードモーター選びを支援します。新製品の開発や既存システムの更新に向けた専門的な助言とカスタムモーターについて、お気軽にお問い合わせください。
