必要な風量の動作点、風路、電源、搭載スペースからドライヤー用モーターを選定します。モーター、羽根車、コントローラーを組み合わせ、実機で温度上昇、音、保護動作を確認します。
方式ごとに同じ運転条件を比較する
| 方式 | 確認する項目 |

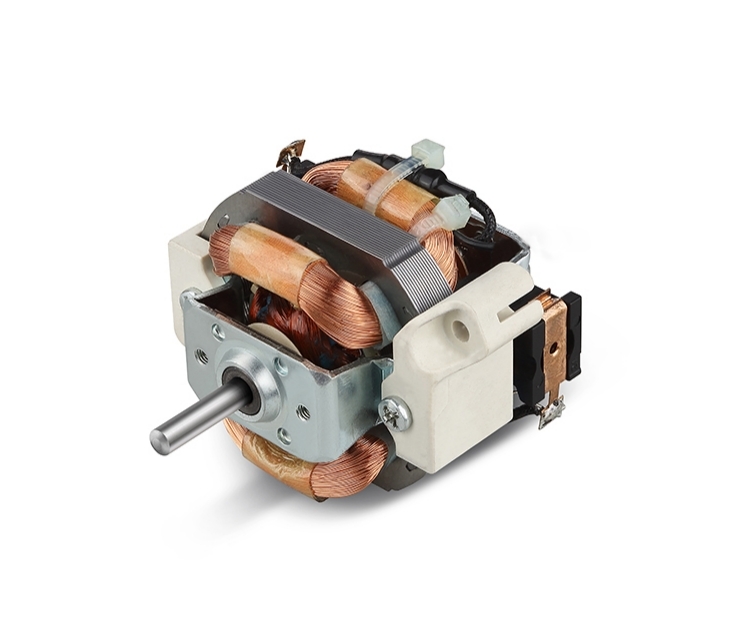

| ユニバーサルモーター | 電源と周波数、ファンの接続、負荷時回転数、ブラシ配置、運転周期。 |

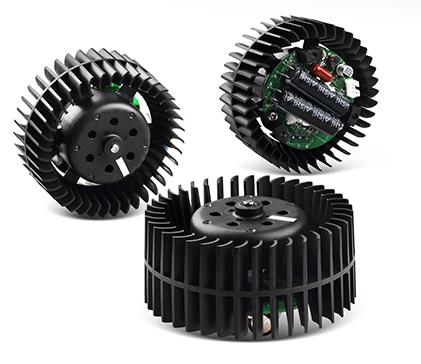

| ブラシレスDCモーター | 巻線、DCバス、駆動回路、フィードバック、羽根車負荷、起動動作。 |
方式だけで騒音、効率、寿命は決まりません。電源・負荷条件を伴わない回転数は風量の仕様ではありません。同じ風路、同じ動作条件で候補を比較してください。
具体的な型式の資料を確認する
現在の用途カタログにはPU.5410のユニバーサルモーター構成を掲載しています。その型式の仕様表、寸法、掲載曲線を使用し、過去の異なる構成の性能を流用しないでください。
コントローラーは個別に照合する
用途ページのコントローラーは独立した候補です。巻線、電源、逆起電力、検出方式、電流制限、保護動作を照合します。コントローラーの回転数能力だけでは、適合するモーターや実機性能は確認できません。
試作評価の条件を整理する
- 電源・対象市場、羽根車・風路の図面、搭載寸法、取付条件。
- 動作点で必要な風量・圧力、負荷時回転数、制御範囲。
- 運転時間、吸気制限、周囲条件、温度限界。
- 音の測定条件、起動、異常時の確認項目。
候補構成と評価計画を技術チームへご相談ください。製品固有の性能は、合意した構成と実機での検証が必要です。
