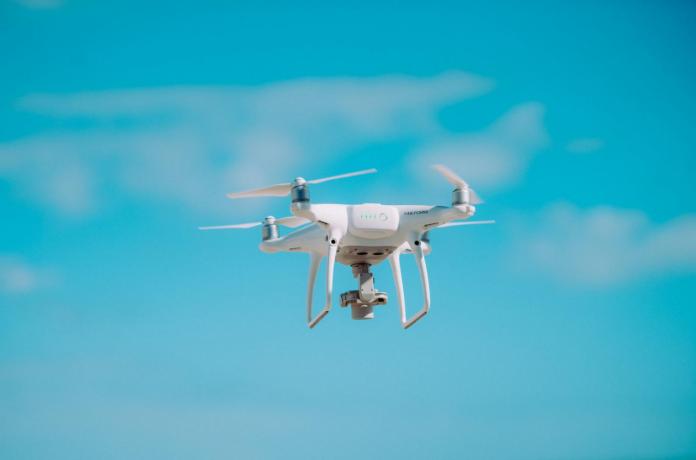

如何选择合适的无人机电机尺寸

无人机电机选型需将桨叶、电池、电调、机体与载荷作为系统评估。重点核对目标推力、工作电流、热条件与安装接口。

无人机推进系统的选择需要同时考虑电机、螺旋桨、控制器、电池和机身负载。尺寸选择应结合推力、电流与温升数据，不能只凭外形或单一转速参数判断。

了解无人机电机规格

比较推进装置之前，需要先明确尺寸、KV、供电与负载等参数的含义。

1. 电机尺寸标注（定子尺寸）

电机尺寸通常由四位数字表示，如2212或5010。此代码指的是定子尺寸，而非电机外壳的外部尺寸。

针对无人机旋翼驱动，可对照当前目录中的 PBL.3115024-5101。电机 KV、桨叶、供电、ESC 与热条件需一起评估；不以空载转速推断推力、续航或载重。

• 前两位数字（例如22）：表示定子直径，单位为毫米。定子越宽，通常产生的扭矩越大，从而使电机能够更高效地驱动更大的螺旋桨。

• 最后两位数字（例如，12）：表示定子高度，单位为毫米。定子高度越高，可容纳的铜绕组越多，从而改善散热效果和可持续功率输出。

在工业应用中，通常使用较大的定子编号（如60xx或80xx系列）来支持重型负载，而小型无人机电机（如14xx或22xx）则专为轻型检查或集群无人机而设计。

2. 速度常数（转速常数）

KV额定值（RPM/Volt）表示在无负载的情况下，电机每施加1伏电位差的理论转速。

• 高KV值：转速更快，但每转产生的扭矩更小。非常适合较小的螺旋桨和注重速度的应用场景。

• 低KV：转速较慢但能产生显著扭矩。这对于重型升力和长航时平台（如6S至12S电池配置）中使用的大型螺旋桨至关重要。

3. 扭矩和推重比（TWR）

扭矩决定了电机改变转速（RPM）的速度，从而影响其响应性。推重比（TWR）是指总推力与总起飞重量（TOW）之比。

• 悬停：为确保安全和控制，需要总距比（TWR）至少为2:1。

• 重工业作业：理想情况下，要求起飞重量比（TWR）在2.5:1至4:1之间，以便在携带有效载荷时应对风阻和紧急机动。

选择“合适”的电机是一项涉及机身结构、有效载荷和任务配置的平衡工作。

1. 机架尺寸、重量和有效载荷

无人机机身的物理限制决定了螺旋桨的最大尺寸，而螺旋桨的最大尺寸又决定了所需电机的扭矩。你必须从总起飞重量（AUW）开始计算，包括电池和预期的有效载荷（如相机、喷雾罐和传感器）。

经验法则：更重的无人机需要更大的螺旋桨来高效产生升力。更大的螺旋桨需要更低的KV电机和更宽的定子，以提供必要的扭矩而不会过热。

2. 无人机预期应用

• 农业与物流：这些平台优先考虑升力和飞行时间。它们需要大型定子电机（例如，60毫米以上）和低KV额定值，以高效地旋转大型螺旋桨。稳定性比敏捷性更重要。

• 测绘：这些无人机需要具备续航能力和低振动特性。中型高效电机搭配轻质碳纤维螺旋桨，是延长电池寿命的理想选择。

• 安全与检查：在建筑物周围操作时，通常需要平衡耐力和敏捷性。中等尺寸的无人机马达确保无人机在风中保持位置，同时保持足够紧凑，以适应狭小空间。

3. 匹配螺旋桨尺寸和类型

螺旋桨是负载；电机是驱动器。

• 直径：直径越大，效率越高，升力越大，但如果电机扭矩不足，则电流消耗会更大。

• 螺距：螺距越大，速度越快，但旋转所需的功率也越大。工业无人机通常使用较低螺距的螺旋桨以保持稳定性。

• 桨叶数量：双桨叶螺旋桨在续航能力方面最为高效。三桨叶螺旋桨飞行更平稳，通常更适用于视频拍摄以保持稳定性。

按无人机类型划分的电机尺寸建议

下列表格旨在为不同类型无人机匹配合适的电机规格提供参考。其中，“S”表示串联（Series），用于说明电池串联的电芯数量。例如，4S 表示 4 节电芯串联，其标称电压为 14.8V。

力辉电机：无人机推进领域的专业合作伙伴

力辉电机是一家领先的精密微型电机和先进运动解决方案制造商。在无人机行业，我们提供定制的无刷直流（BLDC）无人机电机，这些电机设计用于关键飞行任务中，具有快速响应、宽范围调速和卓越的可靠性。

我们在小型无人机电机方面的专业能力，源于20多年的丰富经验。自2001年以来，我们每年生产超过3000万台电机，为从汽车行业到智能家居行业的各个领域提供可靠的电机解决方案。

我们遵循严格的全球质量标准，并利用深厚的电机专业知识，确保无论您是需要小型无人机电机还是重型解决方案，都能获得精度和一致性无与伦比的产品。

结论

无人机电机尺寸是系统级选型的一部分。请提供机身、载荷、螺旋桨、供电和任务周期，并依据相应测试评估驱动匹配；本文不构成已完成飞行验证的证明。
