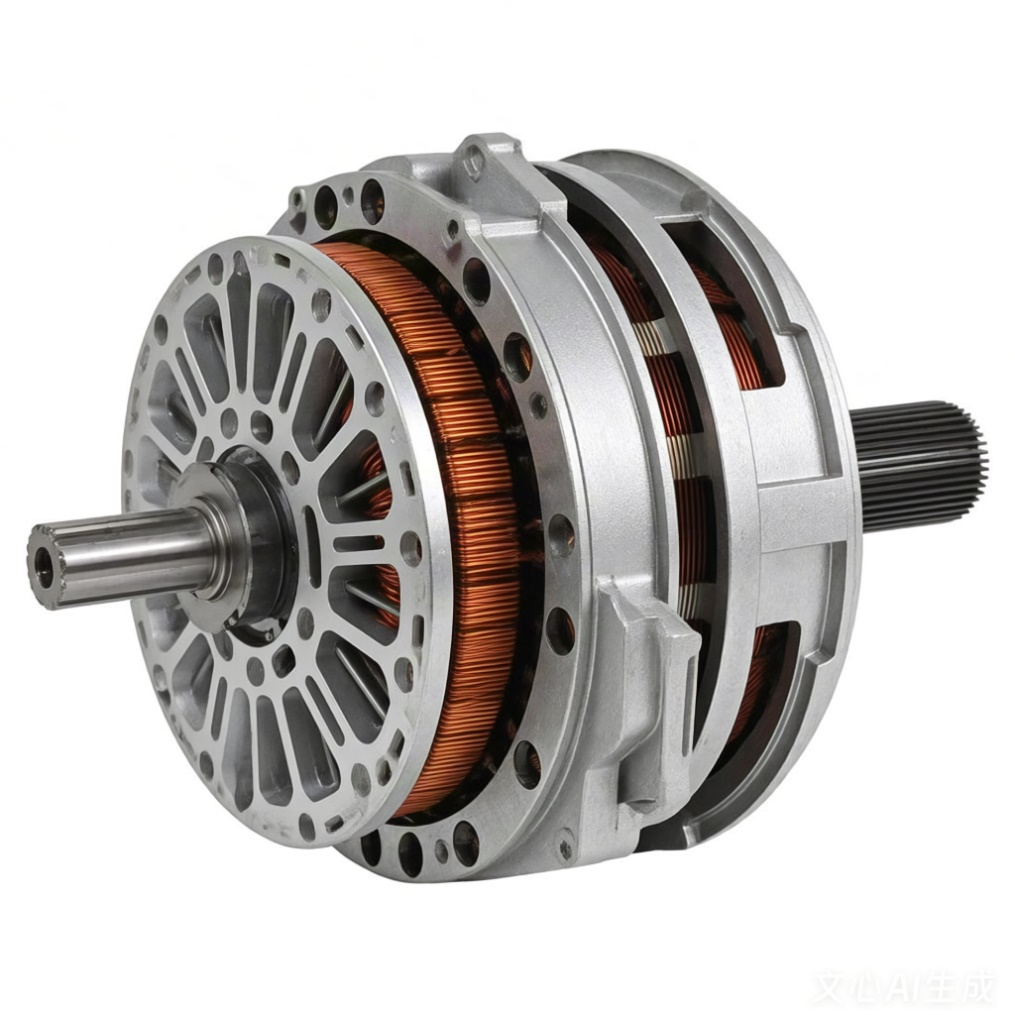

电机的基本构成

电机的基本构成电机的基本构成一、核心结构组成电机主要由定子（静止部分）和转子（旋转部分）两大核心组件构成，辅以气隙、轴承、端盖等辅助部件，共同实现电能与机械能的转换。1. 定子（Stator）定子铁芯：由硅钢片叠压而成，减少涡流损耗，作为电机磁路的一部分。定子绕组：铜或铝导线绕制，嵌入铁芯槽中，通

电机的基本构成

电机的基本构成

一、核心结构组成

电机主要由定子（静止部分）和转子（旋转部分）两大核心组件构成，辅以气隙、轴承、端盖等辅助部件，共同实现电能与机械能的转换。

1. 定子（Stator）

定子铁芯：由硅钢片叠压而成，减少涡流损耗，作为电机磁路的一部分。

定子绕组：铜或铝导线绕制，嵌入铁芯槽中，通电后产生磁场（交流电机为旋转磁场，直流电机为固定磁场）。

机座：固定定子铁芯与端盖，支撑转子，同时起防护和散热作用。

端盖：固定在定子两端，保护内部部件，防止异物进入，并支撑轴承。

2. 转子（Rotor）

转子铁芯：同样由硅钢片叠压，作为磁路的一部分，并放置转子绕组。

转子绕组：

直流电机：通过换向器实现电流方向交替，形成持续转矩。

交流异步电机：为短路环或导体条，通过电磁感应产生电流。

交流同步电机：通直流电形成固定磁极，与定子旋转磁场同步旋转。

永磁电机：嵌入永磁体（如钕铁硼），无需外部励磁。

转轴：连接转子与外部机械，传递扭矩，材质需具备高强度和动态稳定性。

3. 气隙（Air Gap）

定子与转子之间的微小间隙，确保电磁能量有效传递，同时减少摩擦和能量损耗。

4. 辅助部件

轴承：支撑转子旋转，减少摩擦，分为滚动轴承（球轴承、滚子轴承）和滑动轴承。

风扇与风罩：强制空气流动，加速散热（尤其适用于大功率电机）。

换向器与电刷（直流电机特有）：换向器由铜片组成，与电刷配合实现电流方向切换。

编码器：提供转速和位置反馈信号，用于精确控制（如伺服电机）。

保护装置：如过载保护器、短路保护器，防止电机损坏。
