Wi-Fi功能与电机控制板集成时，需要同时考虑控制接口、通信、电源、保护与EMC。无线连接能力不能替代对电机驱动及整机安全的验证。
电机控制板叠加WIFI控制方案
一、 智能家居WIFI市场基本情况
Wi-Fi连接为电机控制板增加了远程指令与状态反馈的通信入口。开发时应区分联网功能与本地电机控制，并明确断网、指令异常及重新连接时的行为。
二、 市场的需求和痛点
随着现代物联网的迭代演进与科技水平的革新突破，人们对生活品质的追求已超越传统边界，智能化生活浪潮顺势而起。在此进程中，WIFI 从中扮演者核心连接枢纽的关键角色，如毛细血管般渗透至智能家居生态。作为普及率极高的无线通信基石，它颠覆了传统手动控制模式，让用户通过手机客户端即可远程调度设备，以无缝连接的智慧交互重塑着日常生活的便捷体验。
继续选型时，可查看 电机控制器目录。控制器与电机必须分别核对电压、电流、反馈和保护条件，目录链接不表示已验证配套。
三、 电机控制板叠加WIFI控制方案介绍
1、电机控制板叠加WIFI控制的框架介绍

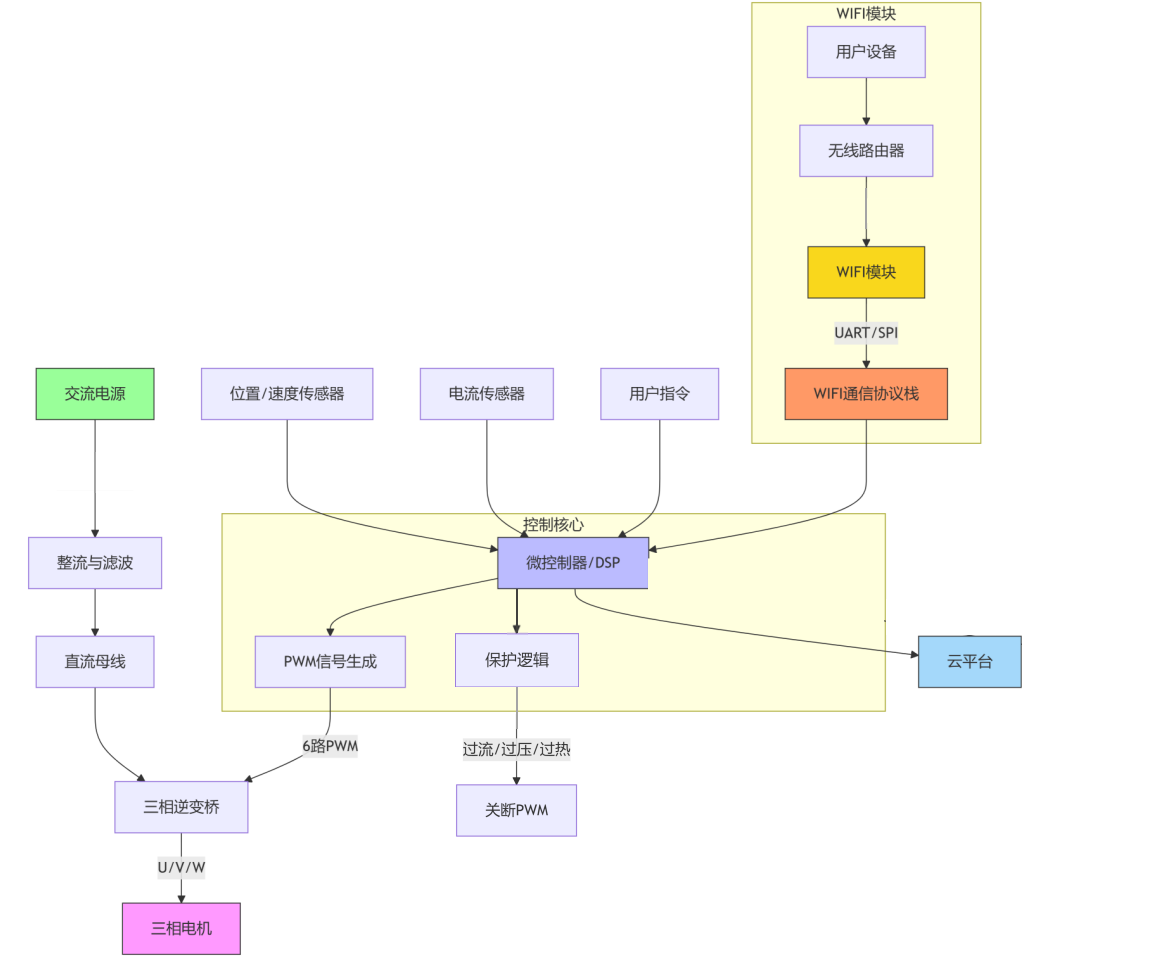

该框架基于市电220V无刷电机方案。该方案该方案带有过流、过压、过热等保护机制，采用220V交流供电，通过整流桥整流滤波后给到电机控制端，通过驱动IC生成带死区的6路信号，经过三相逆变桥控制电机的运作，同时位置/速度传感器、电流传感器关联着电机的动态响应。WIFI模块通过串口（UART）或SPI与主控MCU通信。用户可通过手机APP或Web界面发送指令，经WIFI模块传输到MCU，从而控制电机的启停、速度、方向等，方案功能框图如下所示：
2、电机驱动与WIFI交互流程介绍

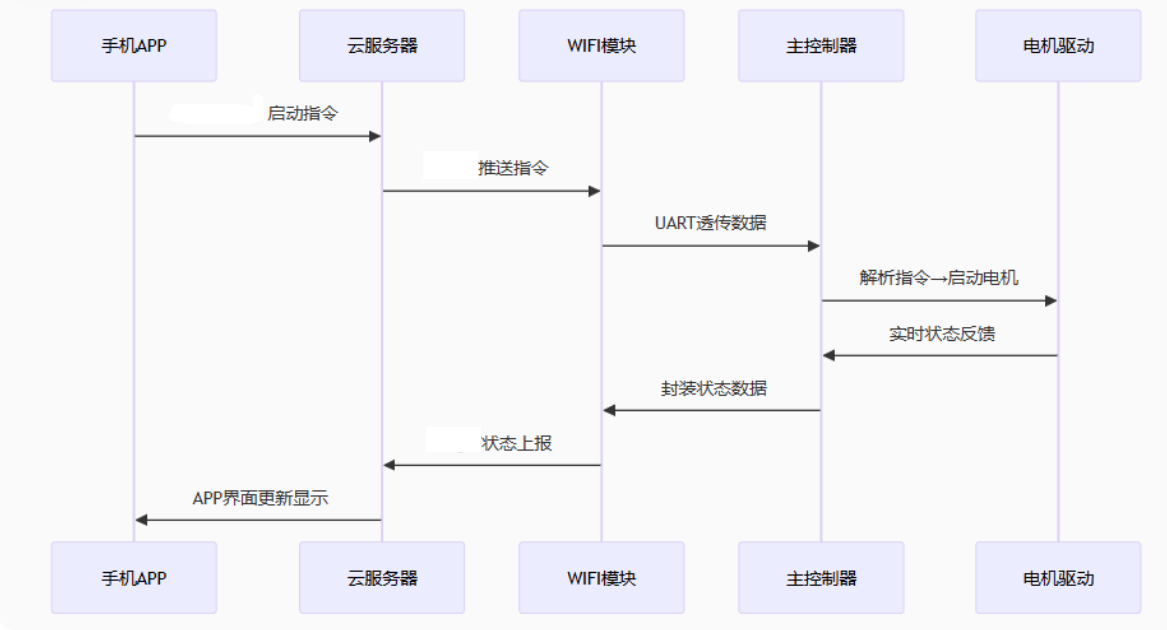

力辉基于普通的电机控制板方案的基础上，增加了WIFI模块，通过TCP协议连接到远程的服务器实现AT指令收发数据。此外可在手机APP通过推送指令给WIFI模块，而WIFI模块则通过UART透传数据给主控，从而实现电机的启停、转速和方向。同时也能够反馈数据经云平台传达到手机APP显示，交互流程框图如下所示：
四、 未来展望
力辉的电机控制板叠加WIFI控制技术，使用户能够随时随地远程操控设备，带来了显著的便捷性与操作安全性。随着技术的持续进步与创新，未来力辉的电机控制板叠加WIFI控制技术将不断优化升级，在性能和可靠性上更加完善，最终为用户提供更流畅、更智能、更出色的使用体验。
力辉电机研发中心
